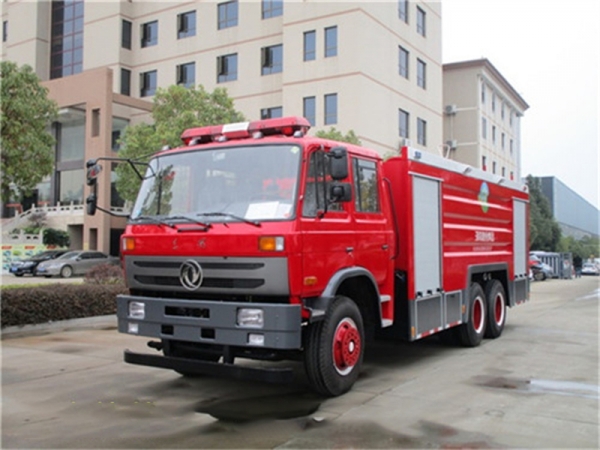

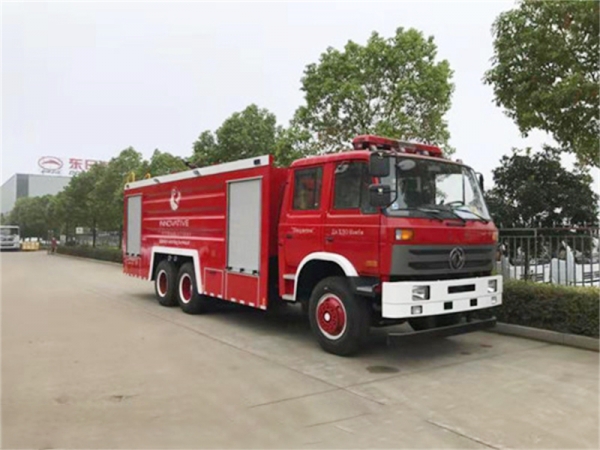

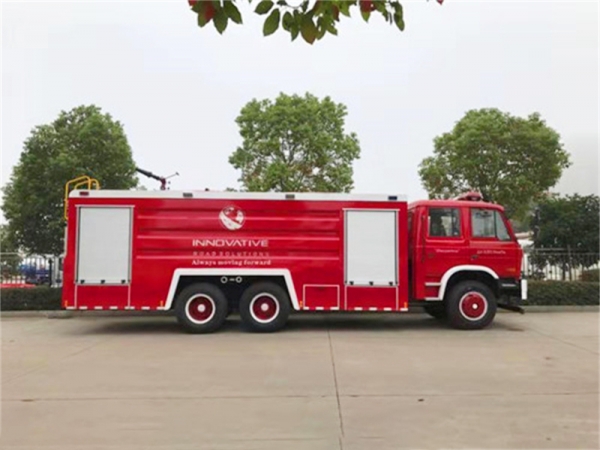

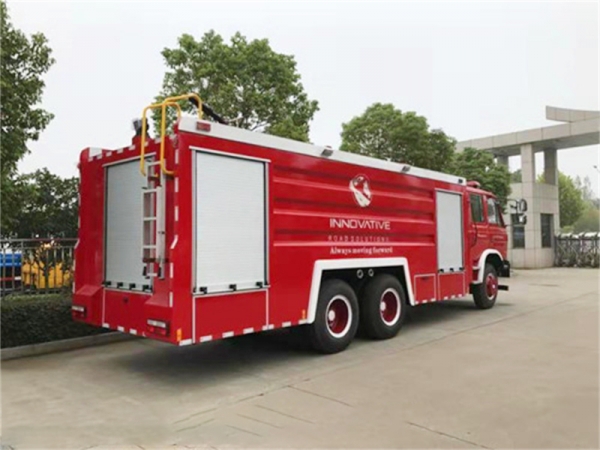

车型概述 | 12-14吨吨东风后双桥水罐消防车是我厂采用重汽原装二类底盘EQ1250GLJ2 基础上改装而成，整车结构紧凑；专用部分由液罐、泵室、器材箱、动力输出及传动系统、管路系统、电气系统等组成，广泛适用于城镇公安消防队、石油化工、厂矿企业、森林、港口、码头等部门，可迅速接近火场展开灭火战斗，扑救各种火灾，是理想的消防装备。 | ||||
整车名称 | 东风后双桥水罐消防车 | 底盘型号 | EQ1250GLJ2 | ||
质量参数 (kg) | **总质量(kg) | 22020 | 外形尺寸(mm) | 10260×2480×3200 | |
额定装载质量(kg) | 12000 | 罐体容积(m3) | 12-14吨 | ||
整车整备质量(kg) | 10020 | 轴 距 (mm) | 4350+1300 | ||
发动机 参 数 | 型号 | ISB210 50 | 排 放 | 柴油 | |
功率/排量（kw/ml） | 191/7790 | 生产企业 | 东风康明斯发动机有限公司 | ||
性能参数 | **车速(km/h) | 90 | 轮距(mm) | 前 桥 | 1940 |
驾驶室 | 2+4 | 后 桥 | 1860 | ||
钢板弹簧 | 8/12 | 悬长(mm) | 前 悬 | 1450 | |
轮胎数 | 10 | 后 悬 | 2160 | ||
轮胎规格 | 11.00-20 | 行驶角(°) | 接近角 | 22 | |
轴数 | 3 | 离去角 | 10 | ||
专用功能 | 容量（L） | 12000L-1400L | |||
消防炮 | 型号：PS60型消防炮,流量60/S/1MPa 水射程：≥50m | ||||
消防泵 | 1,常压消防泵型号：CB10/60车用消防泵，流量:60L/s，压力：1.0MPa 2,引水时间≤35s（7m吸深）水环引水 夹心式全功率取力器 | ||||
性能描述 | 驾驶室为全钢框架焊接结构，乘员室前部与驾驶室连通，双排四开门；材料采用优质碳钢（Q23**），板材厚度4 mm，选装不锈钢罐体，经久耐用；器材厢门采用铝合金帘子门，滚筒、滑槽导向，启闭轻便、噪音小；器材厢两侧及后部翻板式踏板，采用气弹簧、门止限位装置双重固定，安全性能可靠；除原车设备外，驾驶室内加装有取力器控制指示灯、100W警报器、LED警灯、标志灯、示廓灯开关及后部照明灯等。 | ||||
器材标准配置表
类别 | 序号 | 名 称 | 规 格 | 数 量 | 单位 | 备 注 |
随 车
技 术
文 件 | 1 | 消防车使用说明书 | 1 | 本 | ||
2 | 消防车器材配置表 | 1 | 单 | |||
3 | 汽车底盘使用说明书 | 1 | 本 | |||
4 | 汽车底盘合格证 | 1 | 单 | |||
5 | 消防泵使用说明书 | 1 | 本 | |||
6 | 随车附件（工具） | 1 | 套 | 原底盘随车附件、工具 | ||
灭 火
装 备 | 1 | 吸水管 | 150×4米 | 2 | 根 | 内扣式 |
2 | 滤水器 | FLF150 | 1 | 件 | 内扣式 | |
3 | 分水器 | FII80/65×2-1.6 | 1 | 件 | 内扣式 | |
4 | 集水器 | JII150/80×2-1.0 | 1 | 件 | 内扣式 | |
5 | 水带 | 16-65-20 | 6 | 盘 | 低压；内扣式 | |
6 | 水带 | 16-80-20 | 4 | 盘 | 低压；内扣式 | |
7 | 异径接口 | KJ65/80 | 1 | 件 | 内扣式 | |
8 | 水带包布 | DT-SB | 4 | 件 | ||
9 | 护带桥 | 长570 | 1 | 副 | ||
10 | 水带挂钩 | 4 | 件 | |||
11 | 地上消火栓扳手 | QT-DS1；长400 | 1 | 件 | ||
12 | 地下消火栓扳手 | 长860 | 1 | 件 | ||
13 | 吸水管扳手 | FS150 | 2 | 件 | ||
14 | 直流水枪 | QZG3.5/7.5；65 | 1 | 支 | 低压；内扣式 | |
15 | 直流开花水枪 | QZK3.5/7.5；65 | 1 | 支 | 低压；内扣式 | |
16 | 消防桶 | 1 | 个 | |||
破 拆 救 生 工 具 | 1 | 灭火器 | 3㎏ | 1 | 具 | |
2 | 铁锹 | 长1050 | 1 | 件 | ||
3 | 消防平斧 | QTF-PF；长810 | 1 | 件 | ||
4 | 丁字镐 | QTF-DG；长830 | 1 | 件 | ||
5 | 铁铤 | 长1060 | 1 | 件 | ||
6 | 消防腰斧 | 长390 ；GF-285 | 1 | 件 | ||
说 明 | 1、凡未列入该配置表中其他总成、部件均为用户要求选配。 2、发车时销售员应将提车单与此表一并到采购部制单员处办理器材配置领取手续。 | |||||
